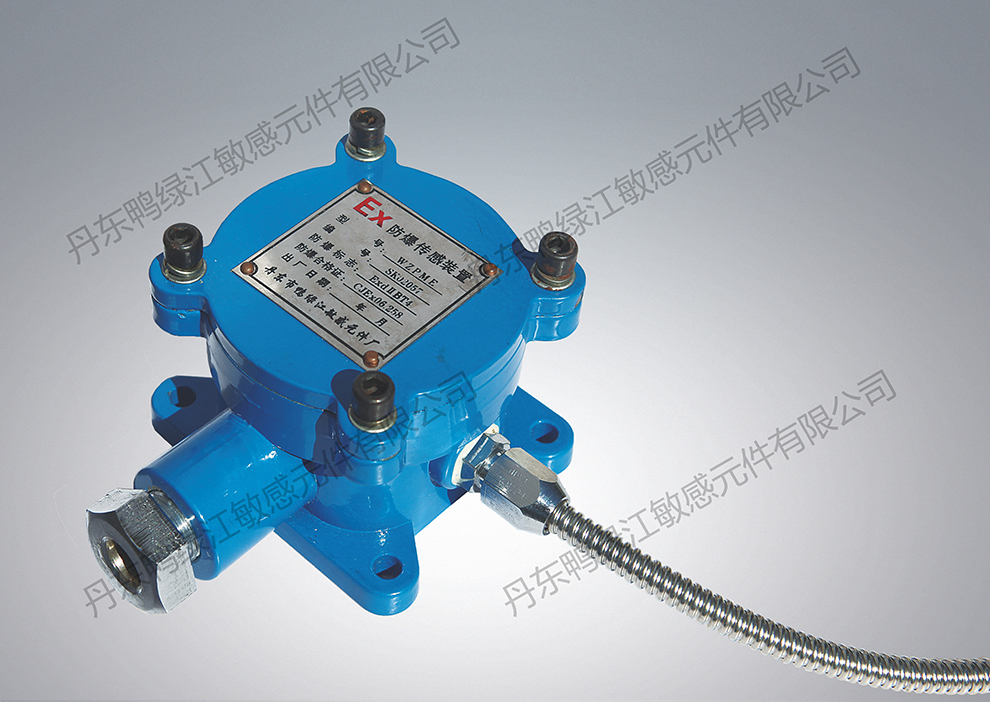

接线盒式
说明
该系列产品采用护套管对引线进行防护，配有独立防爆接线盒，密封性能强，可单端和两端出线，适用于爆炸性气体环境中运行的电机，安全可靠。符合GB3836.1和GB3836.2防爆标准。
技术参数
| 分度号 | 测量范围 | 精度等级 | 0℃电阻值 | 检测电流 | 绝缘电阻 |
| Pt100 | -50℃～200℃ | A级 | 100Ω±0.06Ω | ≤1mA | DC500 V≥200MΩ |
| B级 | 100Ω±0.12Ω |
| 测温端材料 | 引线 | ||||
| 长度 | 引线规格 | 引线绝缘材质 | 工作温度 | 屏蔽 | |
标准引线长度1000mm 非标引线长度用户自定 | 2×0.2mm2 3×0.2mm2 4×0.2mm2 | 特氟龙 | -50℃～200℃ | 有/或客户定义 | |

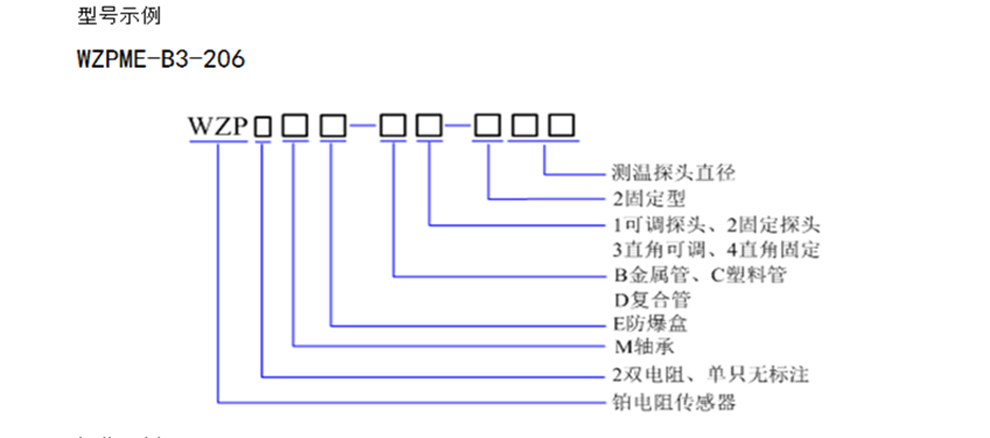

订货示例
实例：WZPME-B3-206/45-M12×1-1000
45 | 安装孔深 |
| M12×1 | 测温端螺纹 |
| 1000 | 护套管长度 |
可两端出线
安装方法
核对传感器的型号是否正确，按设计要求将温度传感器插入电机轴承测温孔内，调整引线方向后旋紧测温端紧固螺栓锁紧。固定防爆接线盒，注意接线盒引线的方向，沿引线的走线位置对其进行固定，注意导线及护管应留有一定的余量。检查核对传感器的接线是否正确，屏蔽线应可靠接地，入无异常将防爆盒关闭安装结束。
传感器安装完毕后，可用电阻表根据环境实际温度，测量传感器的电阻，检查其是否正常。
